海灣J-SAM-GST9122A手動火災報警按鈕

海灣J-SAM-GST9122A手動火災報警按鈕

    請選擇規格

  • 海灣J-SAM-GST9122A手動火災報警按鈕
    0元
總計：0元
  • 數量：
    庫存量：99999 件 已售：0 件

店鋪地址：蘇州市常熟市黃河路275號
手機：18751140119

相關推薦

海灣J-SAM-GST9122A手動火災報警按鈕產品參數J-SAM-GST9122A手動火災報警按鈕接線圖

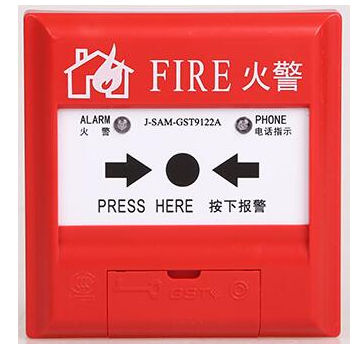

J-SAM-GST9122A手動火災報警按鈕產品實拍圖

一、海灣J-SAM-GST9122A手動火災報警按鈕概述
　　海灣J-SAM-GST9122A手動火災報警按鈕安裝在公共場所，本報警按鈕含電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。

二、海灣J-SAM-GST9122A手動火災報警按鈕特點
1、采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用專用工具復位。
2、按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可直接控制其它外部設備。
3、采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
4、地址碼為電子編碼，可現場改寫。

三、海灣J-SAM-GST9122A手動火災報警按鈕技術參數

品牌海灣型號J-SAM-GST9122A
名稱手動火災報警按鈕工作電壓信號總線電壓：24V
允許范圍：16V~28V
工作電流監視電流≤0.6mA
報警電流≤1.8mA		輸出容量額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1
啟動零件型式可重復使用型啟動方式人工按下按片
復位方式用專用鑰匙復位指示燈火警，紅色，正常巡檢時約3s閃亮一次，報警后點亮；電話指示，紅色，約5s閃亮一次
編碼方式電子編碼，編碼范圍在1～242之間任意設定線制與控制器采用無極性信號二總線連接，與GST-LD-8304采用二線制連接
使用環境類型：戶內
溫度：-10℃～+55℃
相對濕度≤95%，不凝露		外形尺寸95.4mm×98.4mm×45.5mm（帶底殼）
外殼防護等級IP40殼體材料和顏色ABS，紅色
重量約167g(含底殼)安裝孔距60mm
執行標準GB19880-2005

四、海灣J-SAM-GST9122A手動火災報警按鈕結構特征與工作原理
　　1、海灣J-SAM-GST9122A報警按鈕的外形示意圖如圖所示。

J-SAM-GST9122A手動火災報警按鈕外形示意圖
報警按鈕外形示意圖

　　2、工作原理
J-SAM-GST9122A手動火災報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過本公司生產的GST-BMQ-1B或GST-BMQ-2型電子編碼器進行現場更改。


五、安裝與布線

　　警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm(如圖所示)。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式，安裝示意圖如下。

J-SAM-GST9122A手動火災報警按鈕進線管明裝方式與進線管暗裝方式

進線管明裝方式　　　　　　　　進線管暗裝方式

　　3、報警按鈕端子示意圖如圖所示。

端子示意圖

端子示意圖

　　端子接線說明：
Z1、Z2：報警控制器來的信號總線，無極性。
K1、K2：額定DC30V/100mA無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。
TL1、TL2：與GST-LD-8304連接的端子。
4、布線要求
信號Z1、Z2采用RVS雙絞線，截面積≥1.0mm2；消防電話線TL1、TL2采用RVVP屏蔽線，截面積≥1.0mm2。
